WLL-25涡轮流量计描述:
本产品控制面板采用模块化设计,具有功能完备,结构简单,安装螺纹连接(55度角锥管螺纹)操作方便特点。可以广泛用于石油、化工、医药、交通、食品待工业及商业。
一.技术参数
介质
|
柴油,尿素,煤油,化学品,汽油
|
进出口
|
1" 1.5"
|
计量精度
|
±1%
|
重复性
|
±0.5%
|
大工作压力
|
20BAR
|
工作电压
|
2.3-3.3V
|
待机时间
|
1年
|
流量范围
|
20-100L/MIN 30-150L/MIN
|
单次计数
|
0.00-9999.9
|
总累计数
|
0-99999
|
计量单位
|
升/L,加仑/GAL,品脱/PTS,夸脱/QTS
|
|
二、可复位班累计和当前加注量清零
在待机状态状态下,短按①DIS键,LCD满屏显示,当前加注量清零;
长按①DIS键3秒钟,LCD满屏显示,当前加注量清零;班累计也可清零;会退出满屏显示。
三、手动系数设置
在待机状态状态下,长按③CAL键3秒钟出现1.000和Cal。1在闪烁再按①DIS按键会出显1、2、3、4累加以此类推。
按③CAL键是移位调整系数以此类推。超过10秒未操作按键自动保存退出设置;长按③CAL7秒保存退出设置。
系数的设定按系数增大时出油量越多,系数越小出油量越少。
每增加0.001代表表显示100L时多出油0.1L。 如
液晶显示50L
|
系数
|
||
0.950
|
1.000
|
1.050
|
|
实际出油量(L)
|
47.5
|
50
|
52.5
|
液晶显示100L
|
0.950
|
1.000
|
1.050
|
实际出油量(L)
|
95
|
100
|
105
|
[老的误差系数]
|
为1.000;
|
|
[实际测量提供值]
|
为100升
|
|
[LCD油量显示值]
|
为105升
|
|
则[误差系数]
|
= 105/100 =1.05
|
|
[新设定的误差系数] = [误差系数] x [老的误差系数] = 1.05x1.000=1.050。
四、总累计查询
待机状态下,同时按下①DIS和③CAL(不超过3秒),可查询总累计加油的值(可清零);长按背面按键可以清除总累计归零。
五、单位设置
在待机状态或当前加注量显示状态下,同时按下①DIS和③CAL键5秒钟后。进入单位转换设置,某个单位在闪烁,按①DIS按键,依次按L→GAL→QTS→PTS→L选择计量单位,超过10秒未操作按键自动保存退出设置,或者按③CAL键7秒钟,保存退出单位转换设置。
六.恢复出厂设置和脉冲输出
拆开面板后面有开关按一次全部清零,主板面有2P插头。

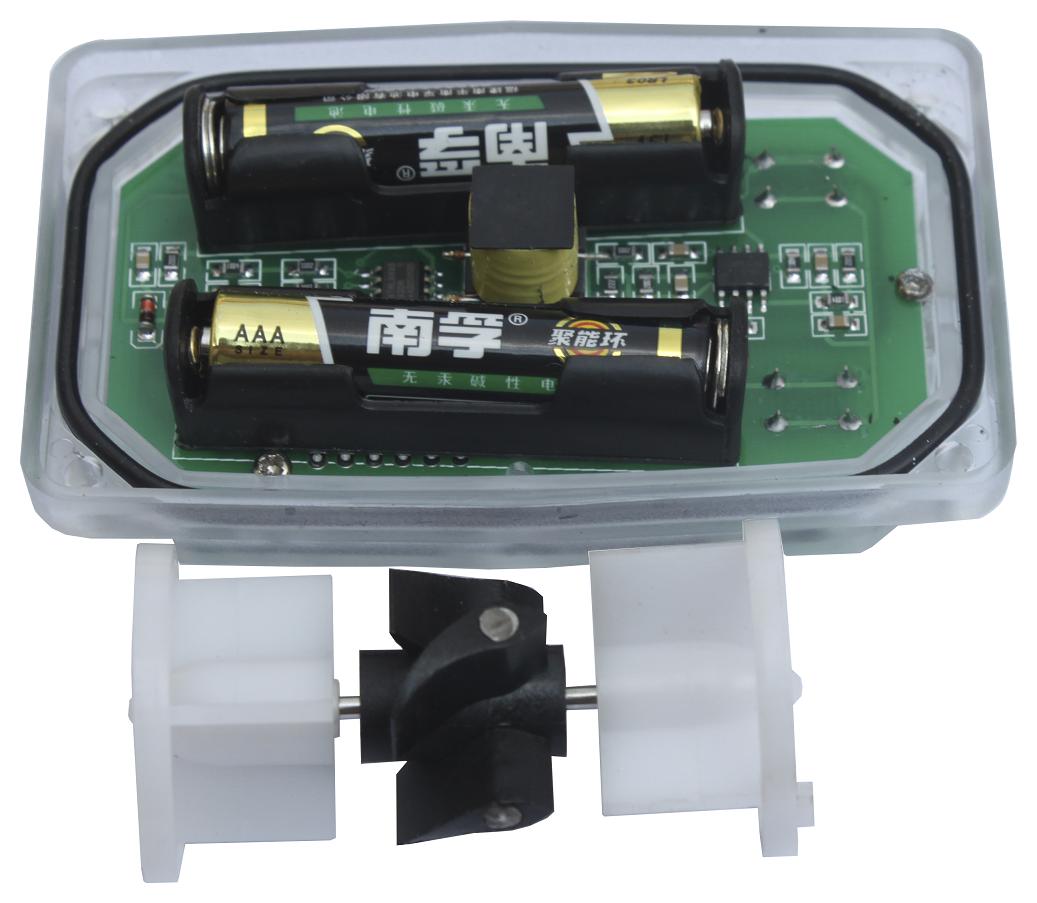

七、电池及保养
电池寿命会导致在工作期间因电池漏液而导致该流量计的损坏。当电池电压过低时,LCD显示屏将会变暗。可根据实际情况更换电池。此流量计的设计待机寿命约为2年,但建议客户每一年更换一次电池。建议客户每一年检查一次电池电极,如有锈蚀时应及时清除。长时间没有使用流量计时,应将电池取出。
