涡轮流量计

涡轮流量计

一，一般规格

 现有尺寸 1/2”3/4”1”11/2”2”
流量范围 1/2”1-10GPM(3.6—37.9LPM)
 3/4”2-20GPM(7.6—75.7LPM)
 1” 5-50GPM(18.9—190LPM)
 11/2” 10-100GPM(38.0—380LPM)
 2” 20-200GPM(76—760LPM)
精度 1/2” ±1.5%
 3/4” ±1.0%
 1” ±1.0%
 11/2” ±0.5%
 2” ±0.5%

 二，操作说明

以下未经说明，均以升（LTR）为当前计量单位。

一、    1.各部位位置及名称

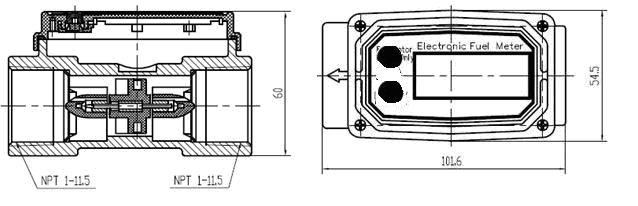

外形尺寸图

2.计量单位

计量单位可通过面板按键先取如下4种中的一种：升（LTR），加仑（GAL），品脱（PT），夸脱（QT）

3.待机状态

待机状态为低功耗状态，LCD显示当前加注量。

4.当前加注量显示

1），有计量脉冲输入时，将显示当前加注量。

2），量程及分辨率

量程：9999.9，大于该量程自动清零。

分辨率：小于999.99时，两位小数分辨率。

        大于999.99时，一位小数分辨率。

3），当前加注量清零

按RESET键，对当前加注量清零。LCD满屏显示1秒后，显示0.00LTR。

三.累计加注量显示

1）在待机状态或当前加注量状态下，按住TOTAL按键，显示累计加注量。

2）松开TOTAL按键或有计量脉冲输入时，返回到显示当前加注量状态。

3）量程及分辨率

量程：99999，大于该量程则自动清零。

分辨率：无小数位。

4）累计加注量长显示时间约为10秒，超过会自动返回显示当前加注量。

四.计量单位设置

1）在待机状态或当前加注量显示状态下，按TOTAL+RESET键2秒钟。

2）进入计量单位设置状态后，会显示左右的箭头符号，同时计量单位闪烁显示。

3）按RESET按键，依次按LTR→GAL→PT→QT→LTR选择计量单位，同时累计加注量按照当前的计量单位换算后显示。

4）按TOTAL按键或计量脉冲输入时，结束计量单位设置，返回到显示当前加注量状态，并且当前加注量显示清零。

五.误差系数标定

1）在待机状态或当前加注量显示状态下，按PROG按键。

2）进入误差系数标定状态后，会显示向左的箭头符号，同时小数低位闪烁显示。

3）按TOTAL按键，数字移位，依次从小数低位到个位，再到小数低位。按RESET按键，修改当前闪烁位的数值，依次从0到9，再到0.

4）按PROG按键或有计量脉冲输入时，结束误差系数标定，返回到显示当前加注量状态，并且当前加注量显示清零。

5）误差系数标定后，如有新的计量脉冲输入则使用新设的误差系数进行标定。

6）误差系数出厂时标定：1.0000.加油枪略有不同，见油枪皮套内写的数字。

7）误差系数标定范围：0.1000-9.9999

六.误差系数调整例子：显示屏显示油100升，实际出油也是100升，如想少加2升油，用螺丝起子把固定的油表的四个螺丝下掉，然后按表盒内的PROG按键，按误差系数标定里的（3）调到0.9800.以后就是98升。想要96升就调到0.9600.想要多加油就设定大一些。具体每一种泵的压力不同，误差也不尽相同。

七累计加注量清零

在控制板给电之前，按住PROG按键，然后给系统给电，LCD满屏显示。1秒钟后，松开PROG按键，累计加注量被清零。

1）电池低电压提示

当电池电压在2.2V到2.4V时，显示LBat，提醒用户需要更换电池。

八.维护与保养

本流量计需要能至少工作9，000小时（1年）的电池作为电源。电池寿命过短会导致在工作期间因电池漏液而导致该流量计的损坏。此流量计的设计待机寿命约为2年，但建议客户每一年更换一次电池。如果本流量计的LCD显示变得暗淡或Lbat提示出现时，应及时更换电池。建议客户每一年检查一次电池电极，如有锈蚀时应及时清除。场时间没有使用流量计时，应将电池取出。
