工程塑料隔膜泵

工程塑料隔膜泵

发送邮件
在线询盘
上一个:QBY系列气动隔膜泵
下一个:DBY型电动隔膜泵

工程塑料隔膜泵描述：

QBY-S系列工程塑料隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。




一、QBY工程塑料气动隔膜泵性能概述：

　　1、不需灌引水．吸程高达5m．扬程达50m．出口压力≥6kgf/c㎡；

　　2、流动宽敞，通过性能好．允许通过大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；

　　3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：

　　4、该泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；

　　5、不必用电．在易燃、易爆场所使用安全可靠；

　　6、可以浸没在介质中工作：

　　7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；

　　8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：

　　9、可输送较粘的液体(粘度在1万厘泊以下)：

　　1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵大特点。


　

一、QBY工程塑料气动隔膜泵工作原理：



　　在工程塑料隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

二、工程塑料隔膜泵性能参数

型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

大允

许能
过颗粒

直径
(mm)

大供气

压力
(kbf/cm2)

大供气

消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

QBY-10

0～0.8

0～60

6

5

1

7

0.3

★

★

★

★

QBY-15

0～1

0～60

6

5

1

7

0.3

★

★

★

★

QBY-25

0～2.4

0～60

6

7

2.5

7

0.6

★

★

★

★

QBY-40

0～8

0～60

6

7

4.5

7

0.6

★

★

★

★

QBY-50

0～12

0～60

6

7

8

7

0.9

★

★

★

/

QBY-65

0～16

0～60

6

7

8

7

0.9

★

★

★

/

QBY-80

0～24

0～60

6

7

10

7

1.5

★

★

★

/

QBY-100

0～30

0～60

6

7

10

7

1.5

★

★

★

/



注:★－有     ∕－无

三、主要用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。 ．
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体高可耐150℃。
16、作为各种固液分离设备的前级送压装置。


四、技术参数

流量：0-30m3/h；
扬程：0-50m；
口径：10-100mm；
温度：-15-+120℃；
压力：0.1-0.7MPa；
自吸高度：5-7m。

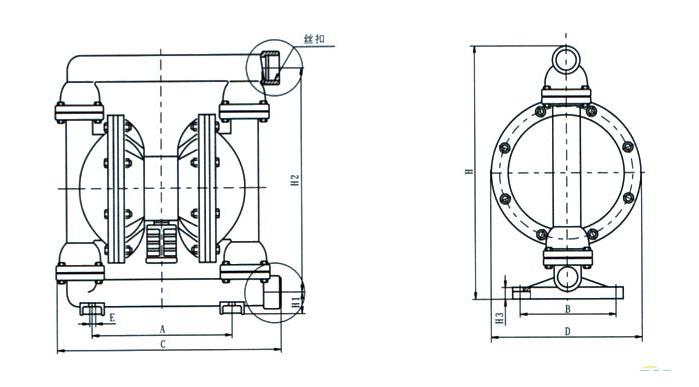

 五、结构图

QBY系列气动隔膜泵结构图

1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

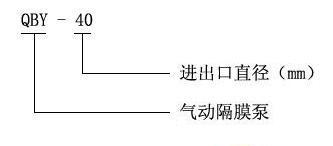

六、型号意义


七、使用注意事项

1.本泵振动极其轻微，一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

八、应用实例

1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。
2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。
5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。
